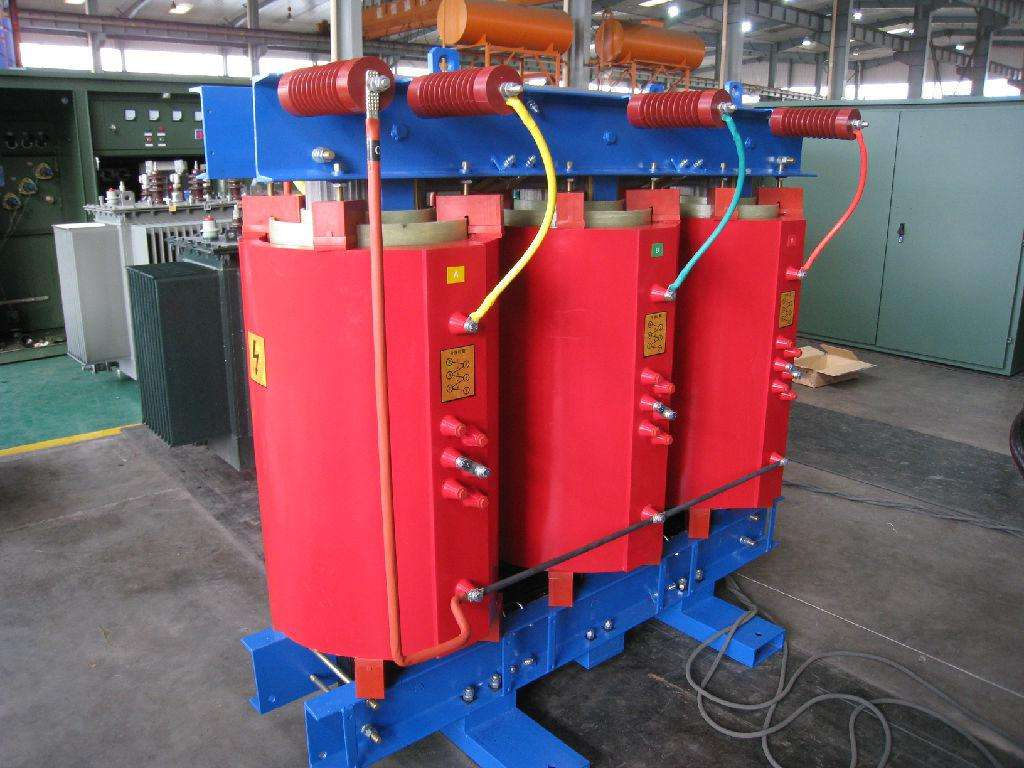

干式變壓器結構

　　

　　構成干式變壓器的主要部件也相對復雜。對于干式變壓器，較重要的是發(fā)揮其作用和效果。干式變壓器的發(fā)展離不開材料的功能，與干式變壓器的基本性能和功能密不可分。

　　

　　1，核心材料

　　

　　變壓器中使用的核心材料主要由鐵片，低硅片和高硅片組成。在鋼板上添加硅會降低鋼板的導電性并增加電阻率，這會降低渦流并減少損耗。我們通常將添加硅的鋼板稱為硅鋼板。用于變壓器質量的硅鋼板的質量有很大關系。硅鋼片的質量通常用磁通密度B表示。通常，黑鐵片的B值一般為6000-8000，低硅片為9000-11000，高硅片為12000-16000。

　　

　　2，繞組變壓器的材料

　　

　　用于繞組變壓器的常用材料是漆包線，涂砂線和繞線線。較常用的是漆包線。對于導線的要求，導電性能良好，絕緣漆層具有足夠的耐熱性，并具有一定的耐腐蝕性。一般來說，較好使用Q2型號的高強度聚酯琺瑯。

　　

　　3.絕緣材料

　　

　　在繞線變壓器中，線圈框架層之間的隔離和繞組之間的隔離全部由絕緣材料制成。一般的變壓器框架材料可以由酚醛紙板制成，中間層可以用聚酯薄膜或電話紙分開。黃蠟布可用于隔離。

　　

　　4，浸漬材料

　　

　　變壓器纏繞后，較后一道工序是浸漬絕緣漆，這樣可以提高變壓器的機械強度，提高絕緣性能，延長使用壽命。在正常情況下，甲酚清漆可用作浸漬材料。

　　

　　以上是公司干式變壓器基礎材料的總結。只要你仔細選擇，干式變壓器就會發(fā)展得更好。
