什么是歐式箱變，歐式箱變的優缺點有哪些，和美式箱變的區別是什么？

　　一、什么是歐式箱變

　　簡單的說就是從歐洲引進的箱式變電站，簡稱了歐式箱變，或者“歐變”，當然，經過幾十年的發展使用，現在的歐變已經完全的國產化，歐式箱變只不過是個名稱。

　　二、歐式箱變主要有哪些規格、類型

　　歐式箱變是工程配電中用的叫做的變電站，主要有標準型、緊湊型、替代型、地埋式等。

　　三、歐式箱變價格如何？

　　箱式變電站均為按需定制產品，因每個工程所在的具體的配件情況不一樣，故圖紙為電力設計部門制作，箱變廠家根據圖紙的情況來進行精準的報價、制造。箱變的價格從幾萬到幾十萬不等。

　　四、歐式箱變生產廠家有哪些？

　　找箱變生產廠家，可以通過搜索引擎來查找，比如輸入“箱變廠家”、“箱式變電站生產廠家”等，直接進行點擊查找。在我國，箱式變電站廠家比較的多，可以從您項目附近的地點找起。

　　五、歐式箱變的優點

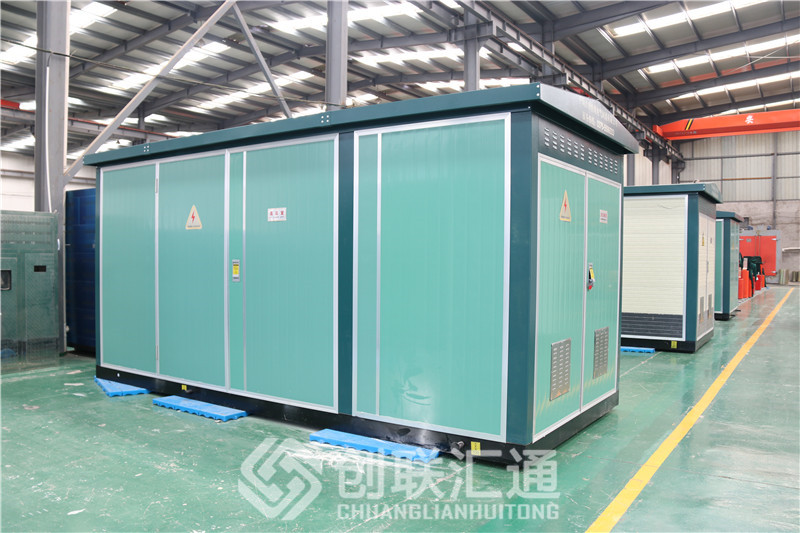

　　歐式箱變又稱戶外成套變電站，也稱做組合式變電站，因其具有組合

　　靈活、便于運輸、遷移、安裝方便、施工周期短、運行費用低、占地面積小、無污染、免維護等優點，受到廣泛重視。農網建設(改造)中，被廣泛應用于城區、農村10~110kV中小型變(配)電所、廠礦及流動作業用變電所的建設與改造，因其易于深入負荷中心，減少供電半徑，提高末端電壓質量，特別適用于農村電網改造，被譽為21世紀變電所建設的目標模式。

　　六、箱變的主要部件

　　變壓器、10KV環網開關柜、低壓電容器、低壓開關等主要部件組成，相當于將Ⅲ型站的設備緊湊安裝在金屬的箱體內，使Ⅲ型站小型化。歐式箱變的體積比美式箱變要高要大，造價也比美式箱變要大。

　　七、歐式箱變的優點和缺點

　　1)、優點：噪音與Ⅲ型站和Ⅰ型站相當;輻射較美式箱變要低，因為歐式箱變的變壓器是放在金屬的箱體內起到屏蔽的作用;可以設置配電自動化，不但具有Ⅲ型站和Ⅰ型站的優點，而且還有美式箱變的主要優點。

　　2)、缺點：體積較大，不利于安裝，對小區的環境布置有一定的影響;

　　八、歐式箱變與美式箱變有什么區別？

　　箱式變電站 （簡稱箱變） 一般由高壓室、 變壓器室和低壓室組成。 根據產品結構不同及采用元器件的不同，分為歐式箱變和美式箱變兩種典型風格。

　　我國自 70 年代后期，從法國、德國等國引進及仿制的箱式變電站，從結構上采用高、低壓開關柜，變壓器組成方式，這種箱變稱為歐式箱變，形象比喻為給高、低壓開關柜、變壓器蓋了房子。

　　1.歐式箱變

　　從 90 年代起，我國引進美國箱式變電站，在結構上將負荷開關，環網開關和熔斷器結構簡化放入變壓器油箱浸在油中。避雷器也采用油浸式氧化鋅避雷器。變壓器取消油枕，油箱及散熱器暴露在空氣中，這種箱變稱為美式箱變，形象比喻為變壓器旁邊掛個箱子。

　　2.美式箱變

　　從體積上看，歐式箱變由于內部安裝常規開關柜及變壓器，產品體積較大。美式箱變由于采用一體化安裝體積較小。

　　從保護方面，歐式箱變高壓側采用負荷開關加限流熔斷器保護。發生一相熔斷器熔斷時，用熔斷器的撞針使負荷開關三相同時分閘，避免缺相運行，要求負荷開關具有切斷轉移電流能力，低壓側采用負荷開關加限流熔斷器保護，美式箱變高壓側采用熔斷器保護，而負荷開關只起投切轉換和切斷高壓負荷電流的功能，容量較小。當高壓側出現一相熔絲熔斷，低壓側的電壓就降低，塑殼自動空氣開關欠電壓保護或過電流保護就會動作，低壓運行不會發生。

　　從產品成本看，歐式箱變成本高。從產品降價空間看，美式箱變還存在較大降價空間，一方面美式箱變?nèi)辔逯F心可改為三相三柱鐵心， 另一方面， 美式箱變的高壓部分可以改型后從變壓器油箱內挪到油箱外， 占用高壓室空間。
